Prietokový merač vetra prierez

Meranie veterného meracieho vetra matrice je nový prietok štruktúry navrhnutý a vyrobený na základe princípu Pitotovej trubice a metódy rýchlosti. Meria plochu zariadenia na meranie vetra prierezu uzavretej rúrky (kruhové, obdĺžnikové alebo iné špeciálne tvarované prierezové potrubie) a axiálnu priemernú prietokovú rýchlosť tekutiny prechádzajúcou oblasťou. Podľa rôznych tvarov a veľkostí prierezu nameraného potrubia sú vo vnútri inštalované viacnásobné trubice priemerujúcej rýchlosti s jedinečnými štruktúrami. Priemerný diferenciálny tlak sa získa prostredníctvom vyrovnania tlaku, aby sa dosiahol prietok. Jej zásada merania je: prietokomer vyvinutý na základe metódy princípu oblasti rýchlosti. Metóda oblasti rýchlosti rozdeľuje prierez, kde sa rýchlosť toku meria do mnohých malých jednotiek. Za predpokladu, že rýchlosť prietoku VI každej jednotkovej oblasti sa celkový prietok rovná súčtu prietokov tečúcich vo všetkých oblastiach malých jednotiek. Čím viac je jednotka rozdelená, tým presnejší bude nameraný prietok. Na základe tohto princípu je vyvinuté zariadenie na meranie vetra matrice.

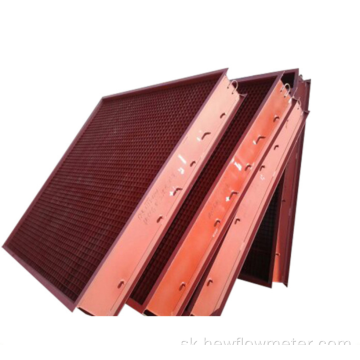

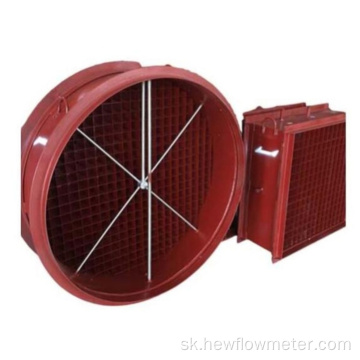

Zariadenia na meranie vetra matrice prierezu môžu byť rozdelené na formy obdĺžnikovej štruktúry a formy kruhovej štruktúry podľa ich potrubných foriem. Sú tiež rozdelené na typy s usmerňovacími mriežkami a typmi bez usmerňovacích sietí (ako je znázornené na obrázku nižšie). Obdĺžniková konštrukčná forma: Dlhé a krátke strany obdĺžnikového potrubia sú rozdelené na rovnaké dĺžky a prierez obdĺžnikovej rúrky je rovnomerne rozdelený na niekoľko malých jednotiek s rovnakými oblasťami. Zmerajte rýchlosť prietoku v strednom bode každej malej jednotky a potom rozdeľte malé jednotky na priemernú rýchlosť toku je priemerná rýchlosť prietoku celej veľkej prierezovej oblasti. Kruhová štrukturálna forma: Sekcia kruhového potrubia je rozdelená do niekoľkých sústredných kruhov rovnakej plochy (stred je kruh), meria sa rýchlosť prietoku každého krúžku a potom sa priemerná rýchlosť prietoku všetkých krúžkov (vrátane centrálneho kruhu) , to znamená, že sa získa priemerná rýchlosť prietoku kruhového prierezu.
